如果您有一個帶小天線的小型 PCB，則不能使用厚電纜和大連接器。這不僅不切實際（如何連接連接器？），而且金屬體積也會影響PCB的天線和接地特性。測量將毫無用處。
MegiQ 提倡使用小型和流行的 UFL 連接器及其相關電纜。UFL 插座幾乎適合任何 PCB，可以在沒有 UFL 封裝的電路板上進行臨時模式測試。
我們創建了幾個 UFL 工具包，其中包括與多個 PCB 堆棧匹配的校準套件。您還可以在我們的網站上找到幾個 UFL 應用說明。
我們的 VNA 也足夠小，可以安裝在被測設備附近的實驗室工作臺上。

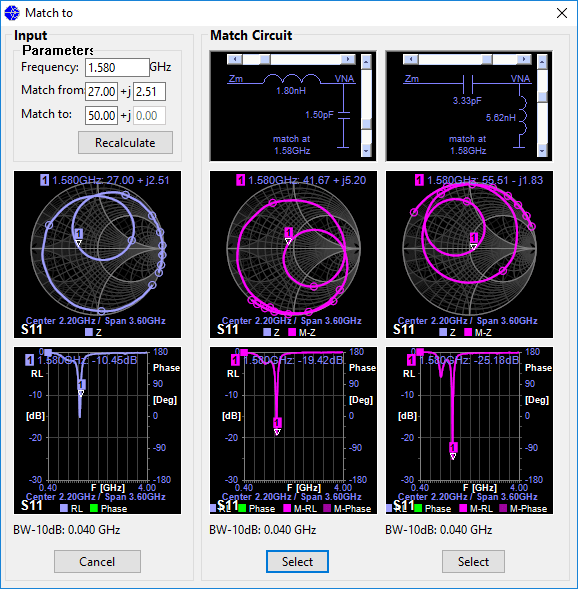

我們軟件的一大特點是"點和匹配"過程。您單擊 Smith 圖表中的一個點，軟件將提供多個匹配電路。當您選擇其中一個時，軟件將實時模擬此匹配。通過適當?shù)男剩梢詷?gòu)建匹配，結果往往是準確的。有時需要一個小的迭代。
